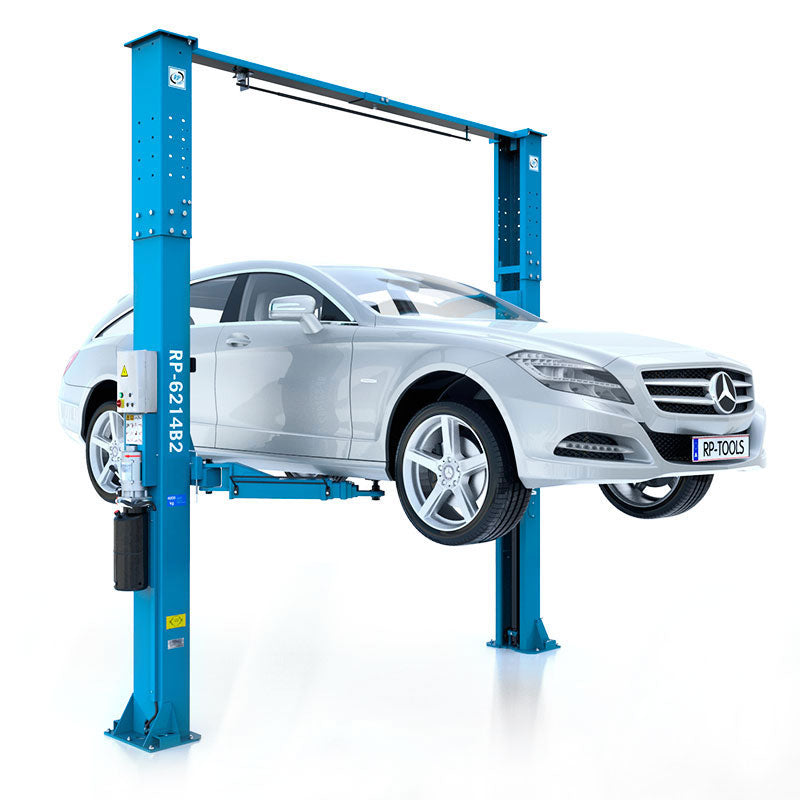

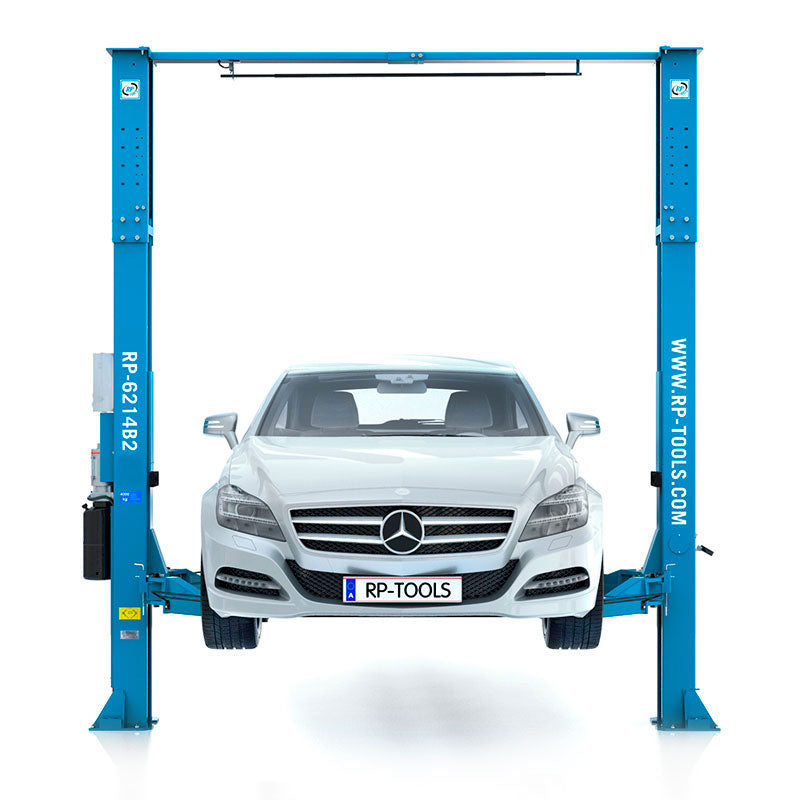

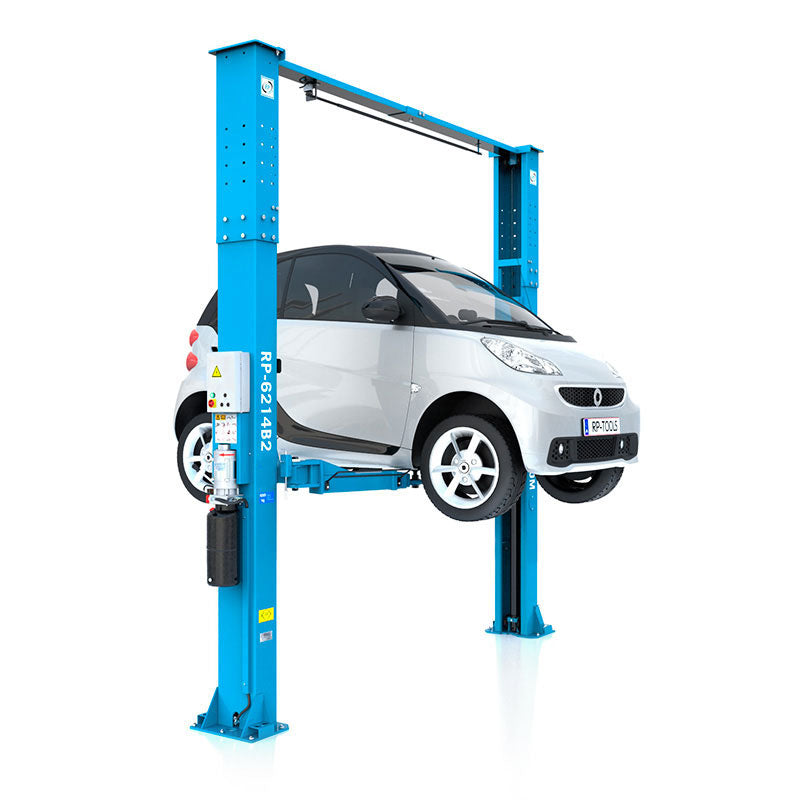

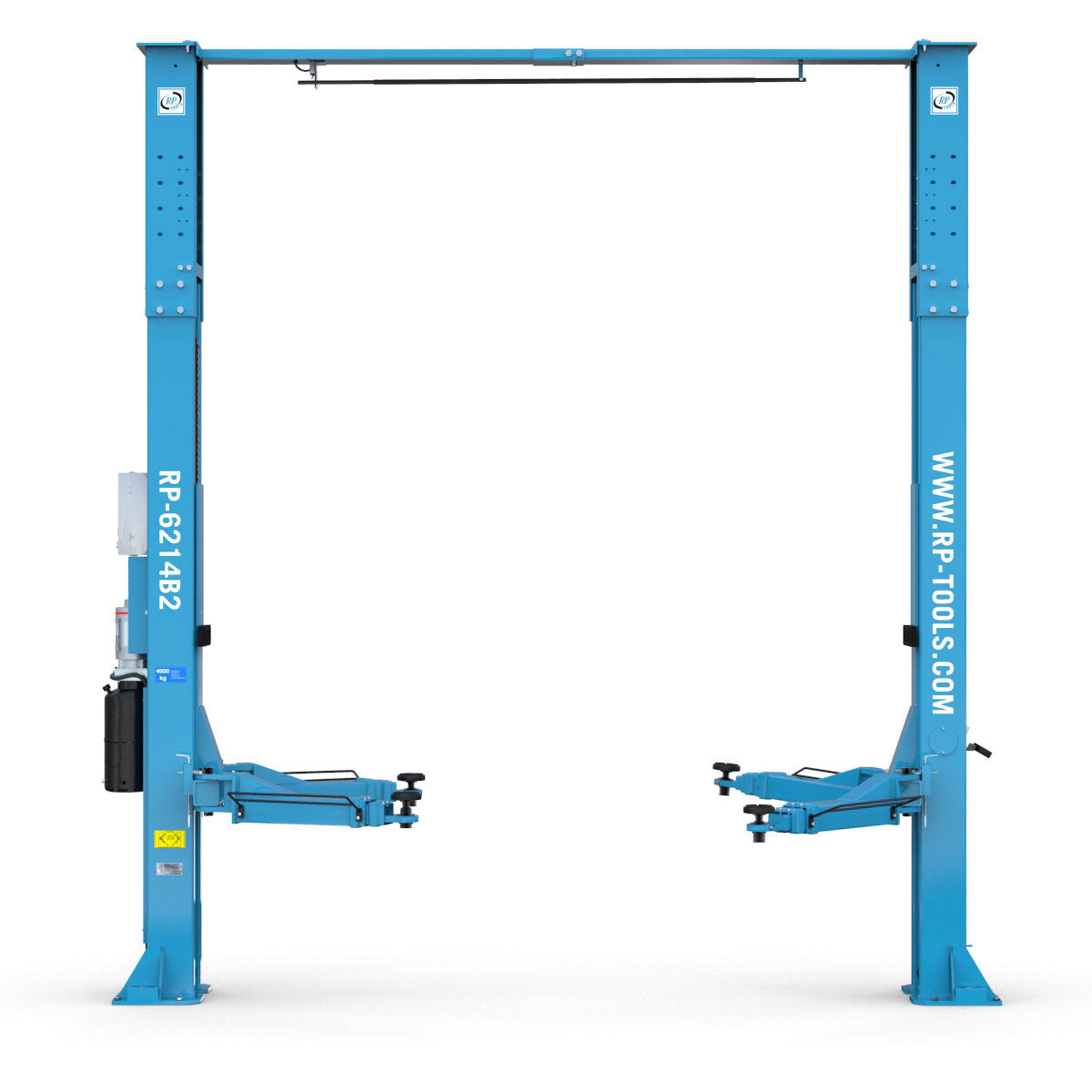

2-SÄULEN-HEBEBÜHNE HYDRAULISCH OV 3,2 T, 400 V, H: 4,00 M (VERSTELLBAR) RP-6213B2

Die neuen elektrohydraulischen 2-Säulen-Hebebühnen der B2-Serie von RP-TOOLS setzen Maßstäbe im Bereich Hebetechnik.

Mit den dreifach teleskopierbaren, symmetrischen Tragarmen und wahlweise 3200 kg, 4000 kg, 5000 kg und 6000 kg Tragfähigkeit heben Sie Fahrzeuge vom Kleinwagen bis zum Transporter.

Die elektrohydraulische Bauweise mit vollautomatischer Entriegelung der Sicherheitsklinken sorgt für einen energiesparenden Betrieb, geringe Geräuschentwicklung und wirtschaftliches Arbeiten. Unsere leistungsstarken Hydraulikaggregate sind wahlweise in 230V oder 400V erhältlich und für optimale Bedienbarkeit im unteren Bereich der Hubsäule angebracht.

Zusätzlich sind die barrierefreien Modelle RP-6213B2 (3,2 t) und RP-6214B2 (4,0 t) zusätzlich mit höhenverstellbaren Säulen mit einem Endanschlagsschalter ausgestattet. Wir führen eine große Auswahl an Modellen und verschiedenen Konfigurationen um Ihren Werkstattanforderungen gerecht zu werden.



EIGENSCHAFTEN



• Innengeführte Hubwagen mit langlebigen Gleitführungsbacken
• Gesamte Bedienung wie "Heben" und "Senken" über Schaltschrank
• Maximale Flexibilität durch vier dreifach teleskopierbare Tragarme in symmetrischer Ausführung, entwickelt für PKW bis hin zu den neuesten Transportergenerationen
• Maximale serienmäßige Hubhöhe von 2050 mm, mit höhenverstellbaren Tragtellern
• Die Tragteller-Aufnahmehöhe ist mittels neuer, steckbarer Zweifach-Teleskopspindel-Drehteller schnellstens höhenverstellbar
• Niedrige Aufnahmehöhe von nur 98 mm, auch für sportliche Fahrzeuge bestens geeignet
• Vordere Tragarme können nach hinten schwenken
• Automatische Tragarmarretierung mit zusätzlicher, manueller Entriegelung
• Automatische Gleichlaufsteuerung mittels lastfrei gelagerten Synchronisationsseilzügen
• Hohe Stabilität durch speziell entworfene Hubsäulen und Säulenfußplatten mit geringen Abmaßen, nur fünf Befestigungspunkte pro Säule
• Not-Ablass-Einrichtung zum Absenken bei Stromausfall
• Handpumpe zur Feinjustierung des Hubschlittens (Getriebeeinbauten, Auspuff,... uvm.)
• Aufnahmeverlängerungen für verschiedene Fahrzeugmodelle (optional)
• Inklusive Gratiszubehör

VORTEILE



Steuerung

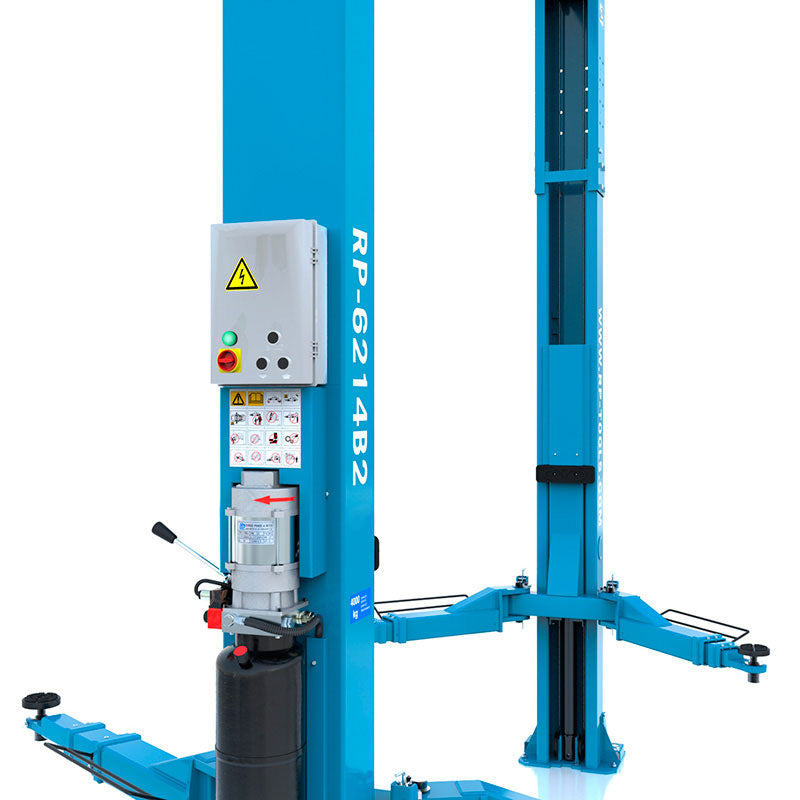

24V Schaltschrank für die einfache Bedienung der Hebebühne - "Heben" und "Senken" über Sicherheits-Drucktasten. Bei Bedarf kann die Hebebühne gegen unbefugte Inbetriebnahme gesichert werden.

Werkzeughalter inklusive

Die Hebebühnen werden serienmäßig mit einem universellen Werkzeughalter für die Verwendung von Schlagschraubern mit Zubehör ausgeliefert.

Tragtellererhöhung (optional)

Optionale Aufnahmeverlängerungen für verschiedene Fahrzeugmodelle. Das Tragteller wird auf die Erhöhung aufgesetzt und durch Verdrehen gesichert.

Ersatzteilversorgung

Großes Ersatzteillager mit über 20.000 Ersatzteilen.

Handpumpe zur Feinjustierung des Hubschlittens

 Die vollintegrierte Handpumpe ermöglicht das Feinjustieren der Hubhöhe für Motor- und Getriebeeinbauten, Auspuff, uvm..

Pulverbeschichtete Oberfläche

Unsere Maschinen werden pulverbeschichtet und nicht lackiert. Hohe Schichtstärken garantieren eine große Beständigkeit gegen mechanische Beanspruchung und einen guten Isolationswert gegenüber elektrischer Spannung. Witterungs- und säurebeständig, umweltfreundlich.

Not-Absenk-System

Not-Ablass-Einrichtung zum Absenken bei Stromausfall.

Montageanleitung mit Prüfbuch

Einfache Montage durch mehrsprachige Aufbauanleitung mit Prüfbuch für UVV-Abnahme, bei gewerblicher Nutzung.

Motor

Verwendung von hochwertigen Elektromotoren mit Kupferdrahtwicklung für eine erhöhte Lebensdauer.

Hydrauliksystem mit bewährter Technik

Hydraulisches, leistungsstarkes Hubsystem mit 2 robusten und wartungsfreien Hochdruckzylindern, mit weniger beweglichen Teilen und deutlich geringerem Wartungsaufkommen als eine mechanische Spindelhebebühne. Wir verwenden ausschließlich hochwertige Dichtungen renommierter Hersteller.

Tragteller mit niedriger Aufnahmehöhe

Tragteller-Aufnahmehöhe mittels steckbarer 2-fach Teleskopspindel-Drehteller schnellstens höhenverstellbar. Niedrige Aufnahmehöhe von nur 98 mm, daher auch für sportliche Fahrzeuge bestens geeignet.

Türkantenschutz

Ein speziell angebrachter Gummischutz verhindert das Anschlagen der Tür oder Türkannten beim Ein- und Aussteigen des Fahrzeuges.

Hubsystem

Innengeführte, quadratisch geschweißte Hubschlitten mit langlebigen Nylon-Gleitführungsbacken werden mittels Hydraulikzylinder und Umlaufketten angehoben. Haltbarkeit der Gleitführungsbacken bis zu 10 Jahre im normalen Betrieb.

Elektrische Entriegelung

Eine beidseitig integrierte mechanische Sicherheitsklinke sorgt für Sicherheit am Arbeitsplatz. Automatisches Entriegeln der Sicherheitsklinke beim Senken.

XXL-Durchfahrtsbreite

Unsere Hebebühnen ermöglichen eine max. Durchfahrtsbreite von 2580 mm bei minimalen Aussenmaßen. Durch diesen Vorteil ist ein problemloses weites Öffnen der Fahrzeugtür möglich.

Hubhöhe

Max. serienmäßige Hubhöhe von 2050 mm, mit höhenverstellbaren Tragtellern.

Tragarme 3-fach in schwerer Ausführung

Maximale Flexibilität durch vier 3-fach teleskopierbare Tragarme in symmetrischer Ausführung, entwickelt für PKW bis hin zur neuen Transportergenerationen.



Barrierefrei

Die grundrahmenfreie Konstruktion gewährleistet ein problemloses Befahren der Hebebühne.



Höhenverstellbare Säulen

Höhenverstellbar in mehreren Positionen. Bei der Hebebühne sind nur Seile für die angegebene max. Höhe 3.75m bzw. 4m enthalten, wenn man die Säulen auf eine niedrigere Höhe verstellen möchte, werden Distanzrohre oder kürzere Ausgleichsseile benötigt. (optional)

Endanschlagschalter für Quertraverse

Die obere Abschaltung verhindert das zu hohe Anheben der Last. Fahrzeuge mit größerer Bauhöhe sind dadurch wirksam vor Beschädigungen geschützt.

Symmetrische Tragarme

Alle Tragarme können für noch besseren Komfort nach vorne und hinten schwenken. Damit können Sie verschiedene Fahrzeugtypen problemlos anheben.

Parkfunktion

Ideal als Arbeitsbühne oder zur Verdoppelung Ihres Stellplatzes für das langzeitige Parken oder Überwintern Ihres Fahrzeuges auf der angehobenen Hebebühne. Ihr Fahrzeug bleibt sicher mechanisch angehoben ohne das Hydrauliksystem zu belasten.

Hochwertige Tragsäulen aus Profilstahl

Speziell entworfene Hubsäulen mit 5 mm starkem Qualitätsstahl und Säulenfußplatten gewähren ein hohes Maß an Standfestigkeit und Stabilität, mit 5 Befestigungspunkten pro Säule. Niedrige Toleranzen sorgen für 100% Passgenauigkeit.

Hohe Material- und Verarbeitungsqualität

Getestet mit 50.000 Hubzyklen unter Volllast, entspricht CE-Norm EN 1493. Bauteilfertigung durch italienische Hersteller garantiert eine sehr hohe Produktqualität sowie lange Lebensdauer.



Kein Hochfahren vor dem Absenken

Unsere Hebebühne kann von jeder Hebeposition abgesenkt werden ohne vorher die Heben-Taste drücken zu müssen.



TECHNISCHE DATEN



Antrieb                                               Elektro-hydraulisch Elektromotor

Anziehdrehmoment max. (Nm)        80

Aufbau                                               Hydraulisch

Ausführung                                        2 Säulen Hebebühne

Automatische Entriegelung               Ja

Druck

Arbeitsdruck (bar/psi)                       140 - 150 / 2030.53 - 2175.57

Hydraulikdruck max. (MPa/bar)        16,5/165

Effektive Verankerungstiefe (mm)    165

Elektrik

Motorleistung (kW)                           1 x 2,6

Steuerspannung (VDC)                      24

Stromnetz:

 Absicherung (elektrisch) (A)             16

 Elektroanschluss                               1PH/3 P+PE

 Frequenz (Hz)                                   50

 Spannung (V)                                    230/400          380/400

Farbe                                                 Blau

Fundament

Betonqualität                                    C25/30

Betonstärke min. (mm)                     200

Geräuschentwicklung dB(A)              75

Hubzeit ca. (s)                                    45

Hydraulikölmenge (Liter)                  10

Hydraulische Förderleistung (cm³/g) 4,8

Installation

Ankertyp                                            Chemische Dübel

Befestigungsmaterial                        HILTI HIT-HY 150MAX + HIT-Z M16 x 240MM oder HIT V (8.8) M16

Maße

Aufnahmeteller Durchmesser (mm) 116

Durchfahrbreite (mm)                       2580

Erforderliche Deckenhöhe min. (mm)4100

Gesamtbreite (mm)                           3420

Höhe mit Kabelbrücke (mm)             4000

Hubbereich (mm)                              1900

Hubhöhe max. (optional mit Tragtellererhöhung erhältlich) (mm)2050

Säulenabstand (mm)                         2680

Säulenhöhe Stufe 1 min. (mm) ***  3700

Säulenhöhe Stufe 2 (mm) ***           3800

Säulenhöhe Stufe 3 (mm) ***           3900

Säulenhöhe Stufe 4 max. (mm) ***  4000

Tragarm Auszug kurz (mm)               740

Tragarm Auszug lang (mm)               1310

Unterschwenkhöhe (mm)                 98 - 150

Verpackungsmaße auf Europalette, inkl. Transportversicherung, optional gegen Aufpreis L x B x H mm                                                           2900 x 800 x 820

Säulenverbindung                             Barrierefrei

Senkzeit ca. (bei 2 t Last) (s)              45

Steuerung                                          Elektronisch

Tragarmarretierung                           Automatisch

Tragfähigkeit (t)                                 3,2

Tragfähigkeit max. (kg)                      3,2

Gewicht (kg)

Artikelgewicht                                   661

Versandgewicht                                 686

Artikelmaße (mm)

Höhe                                                  4000.0

Verpackungsmaße (mm)

Länge                                                 2900

Breite                                                 600

Höhe                                                  720
