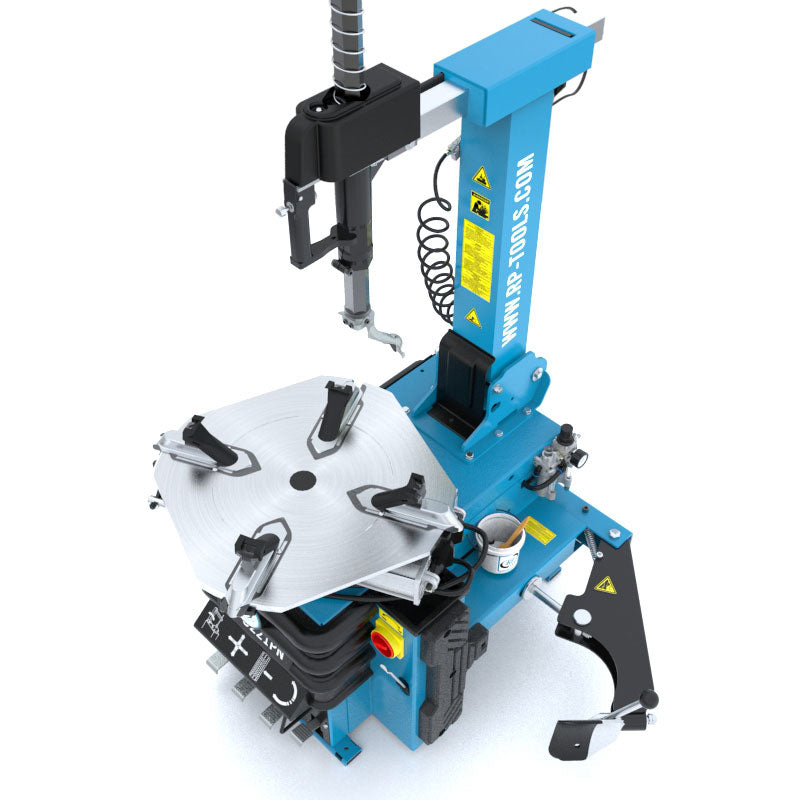

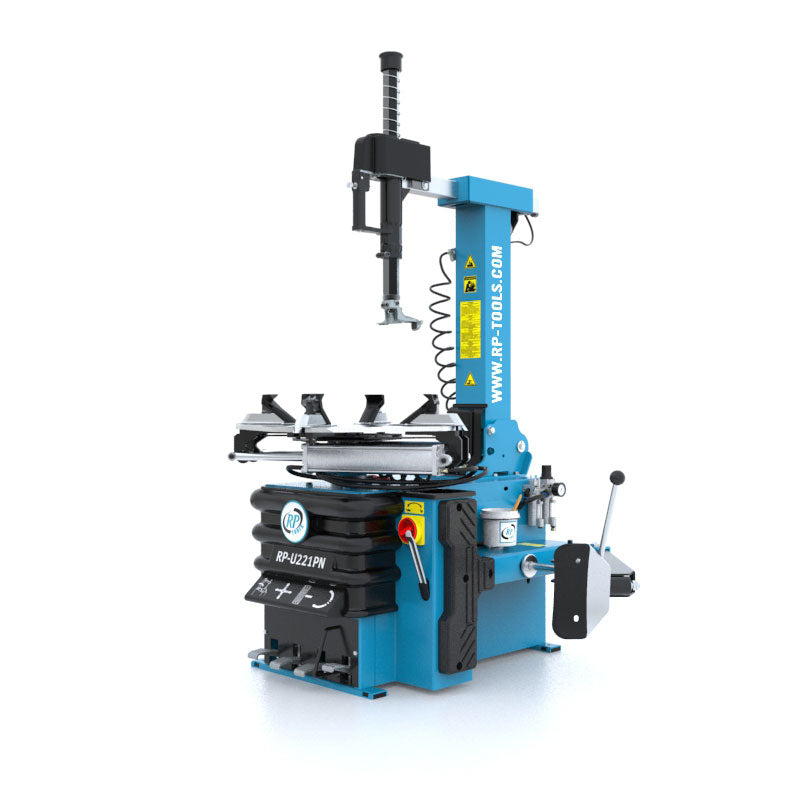

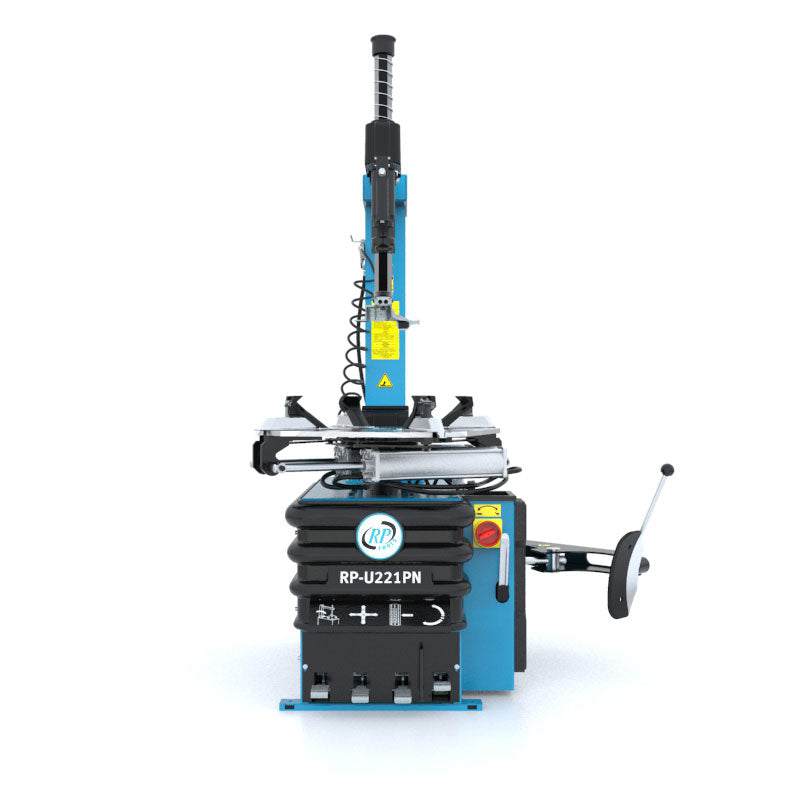

MONTIERMASCHINE REIFEN PKW VOLLAUTOMATISCH 400 V (2 STUFEN) 10-24 ZOLL MIT PNEUMATISCH KIPPBARER SÄULE RP-U221PN

Beschreibung

Professionelle Reifenmontagemaschine von RP-TOOLS für effizientes, professionelles Arbeiten und schonenden Umgang mit Reifen und Felgen von PKWs, Transportern, LKWs und Motorrädern.

Die PN-Serie erstrahlt im neuen verbesserten Design und unterstützt Sie nun noch effekiver bei den einzelnen Arbeitsschritten. Die optional erhältlichen Montagehilfen wie Hilfsarme, Reifenheber, Adapter, Montageketten etc. ermöglichen Ihnen eine noch leichtere und schnellere Montage. Das Zubehör lässt sich universell an fast jeder Maschine dieser Serie anbauen.

Unsere Maschinen wurden in einer Testphase ausgiebig getestet und die Qualität und Leistungsfähigkeit immer weiter verbessert. Bestens geeignet für Reifenservice und Kleinwerkstätten.

Wir führen eine große Auswahl an Modellen und verschiedenen Konfigurationen um allen Werkstattanforderungen gerecht zu werden.



EIGENSCHAFTEN

• Vollautomatische Reifen Montiermaschine in erstklassiger Profiqualität.
• Extra breite Montagesäule in stabiler Ausfertigung und ausgezeichneter Qualität.
• Montieren Sie einfach PKW-, Motorrad-, Transporter-, LKW-, Off-Road- und ATV-Reifen.
• Schutzbacken für Aluminiumfelgen sind enthalten. *
• Kunststoffgleiter zum Schutz der Felgen.
• Montiersäule mit automatischer Felgenfreistellung des Montagewerkzeuges in vertikaler und horizontaler Richtung.
• Der serienmäßige elektrische Vor- und Rücklauf des Spannsystems ist Garant für eine sichere Reifenmontage und -demontage.
• Seitlich starker Abdrückzylinder.
• Selbstzentrierendes 4-fach Spannklauensystem.
• Neues Modell mit breiter Montagesäule.
• Einfache Bedienung, robuste Technik.
• Reifen-Spannbereich bis max 24".
• Felgendurchmesser max. bis 39".
• Inklusive Reifenfüller mit Druckbegrenzungsventil (erfüllt gesetzliche Anforderungen).
• Inklusive Gratiszubehör.

VORTEILE



Ergonomischer Reifenwulst-Abdrücker

Eigene Begrenzungselemente garantieren eine erleichterte Bedienung. Der mitgelieferte Kunststoffschutz ermöglicht ein noch schonenderes Abdrücken des Reifens.

2 Drehgeschwindigkeiten für effizientes Arbeiten

Mit doppelter Drehgeschwindigkeit sind nachweislich schnellere Reifenmontagen/-demontagen möglich. Über 2 Drehgeschwindigkeiten verfügen nur vollautomatische 400V Maschinen.

AIR-SHOCK Luftfüll-System

Unsere AP Maschinen sind mit einem serienmäßigen AIR-SHOCK Luftfüll-System ausgestattet. Das komfortable Füllsystem hilft neu aufmontierte Reifen einfach und schnell zu befüllen und besteht aus einem pedalgesteuerten Reifenfüller, sowie einer Füllanlage mit Druckspeicher und Düsen in den Spannklauen.



Stärkere & längere Heckschwenksäule

Mit diesem Topmodell mit stärkerer und längerer Heckschwenksäule können breitere Felgen als mit unseren Standardmaschinen montiert werden bietet außerdem eine zusätzliche Fixierung der Schwenksäule.





Einfache Aufrüstung

Die Maschinen können einfach und leicht mit Hilfsarmen, Adaptern und anderen Elementen aufgerüstet werden.



Hohe Material- und Verarbeitungsqualität

Getestet mit 100.000 Montagevorgängen unter Volllast, entspricht CE-Norm EN 1493.







Vollautomatische Montageschwenksäule

Speziell entwickelt für ein einfaches und effizientes arbeiten. Der Montagearm klappt nach hinten, dies ermöglicht Ihnen eine schnelle und effiziente Montage von sehr breiten Reifen.

Felgen-Spannbereich 10-24"

Durch die 3-fach verstellbaren Spannklauen sind Spannbereiche von 10 - 24" möglich, abhängig vom Modell auch Spannkapazitäten über 30".

Vor- und Rücklauf mit 1200Nm Drehkraft

Der Drehteller kann mittels des Fußpedalschalters im oder gegen den Uhrzeigersinn bewegt werden. Das Getriebe wurde speziell abgestimmt, um möglichst viel Drehkraft zu erzeugen



Selbstzentrierendes 4-fach Spannklauensystem

Das Rad wird mittels des mechanischen Zentriersystems automatisch in Position gebracht und zentriert. Die zwei kraftvollen Pneumaktik-Spannzylinder garantieren ein ordentliches Festspannen des Rades.

Reifenfüller mit Druckregler

Unser ergonomisch geformter Reifenfüller mit Druckbegrenzungsventil ermöglicht eine schnelle und effizente Reifenbefüllung bis 16 bar (erfüllt gesetzl. Anforderungen). Modelle mit AIR-SHOCK System haben ein pedalgesteuertes Füllsystem (nur vollautomatische AP-Modelle).

Ersatzteilversorgung

Großes Erstatzteillager mit über 20.000 Ersatzteilen.





Pulverbeschichtete Oberfläche

Unsere Maschinen werden pulverbeschichtet und nicht lackiert. Hohe Schichtstärken garantieren eine große Beständigkeit gegen mechanische Beanspruchung und einen guten Isolationswert gegenüber elektrischer Spannung. Witterungs- und säurebeständig, umweltfreundlich.



Hochwertige Pedaleinheit

Wir verwenden ausschließlich hochwertige Komponenten. Die ergonomisch angeordneten Fußpedale erleichtern und beschleunigen den Montagevorgang erheblich. Die gesamte Einheit lässt sich für Wartungsarbeiten von vorne aus der Maschine ziehen.

Langlebiges Getriebe

Die von uns hergestellten Getriebe werden nach der Feinjustierung in die Montiermaschine eingesetzt und ermöglichen ein genaues und fehlerfreies Arbeiten.





TECHNISCHE DATEN



Antrieb                                   Elektro-mechanisch

Drehzahl (U/min)                   7 - 14

Arbeitsdruck (bar/psi)            8 - 10 / 116 - 145

Arbeitsdruck max. (bar/psi)   8 -10

Elektrik

Motordrehmoment 1Ph 110V bei einer Geschwindigkeit max. (Nm)                     1200

Motordrehmoment 1Ph 230V bei einer Geschwindigkeit max. (Nm)                     1200

Motordrehmoment 3Ph 400V bei einer Geschwindigkeit max. (Nm)                     1200

Motordrehmoment 3Ph 400V bei zwei Geschwindigkeiten max. (Nm)                  1200

Motorleistung (kW) Montagegeschwindigkeit (Stufen) 1Ph 110V eine Geschwindigkeit  1,10 (1)

Motorleistung (kW) Montagegeschwindigkeit (Stufen) 1Ph 230V eine Geschwindigkeit  0,75 (1)

Motorleistung (kW) Montagegeschwindigkeit (Stufen) 3Ph 400V eine Geschwindigkeit                                                                                                                                    0,55 (1)

Motorleistung (kW) Montagegeschwindigkeit (Stufen) 3Ph 400V zwei Geschwindigkeiten                                                                                                                               0,80/1,10 (2)

Stromnetz:

Absicherung (elektrisch) (A)                                      16

Elektroanschluss                                                        1P+N+PE         3P+PE

Spannung (V)                          110V, 220V, 230V       220/380V, 230/400V             380/400

Farbe                                                                         Blau

Geräuschentwicklung dB(A)                                      70

Installation

Ankertyp                                                                    Mechanische Dübel

Befestigungsmaterial                                    Durchsteckanker HILTI HST M10X90/10

Maße

Breite Rad max. (mm/Zoll)                                        330 / 13

Durchmesser Rad max. (mm/Zoll)                            1000 / 39.37               990.6 / 39

Reifen Montiermaschine

Abdrückertyp                                                            Fest

AIR-SHOCK System (A)-Modelle                                Optional

Aufblasdruck verstellbar (bar/psi), gesetzl. voreingestellt auf 3.5 bar                    3,5/50

Außenspannbereich (Zoll)                                         10 – 22            24

Hilfsarm(e)                                                     RP-R-HA90, RP-R-HA70L, RP-R-HA70R (Optional)

Innenspannbereich (Zoll)                                          12 - 24

Montagehebelloses Montagesystem                        RP-MHK10 (Optional)

Radheber (kg)                                                            Optional: RP-R-RH50

Schalter Drehgeschwindigkeit Rad                           Ja - Drehschalter

Spannklauen verstellbar                                            Ja

Wulstabdrückerleistung bei 10 bar (kg/kN)              3200/31,38

Steuerung                                                                  Elektronisch, pneumatisch

Gewicht (kg)

Artikelgewicht                                                           200

Versandgewicht                                                         239

Artikelmaße (mm)

Breite                                                                         910.0

Höhe                                                                          1570.0

Tiefe                                                                           1050.0

Verpackungsmaße (mm)

Länge                                                                         1000

Breite                                                                         750

Höhe                                                                          1000





Das Spannsystem wird per Fußpedal über 2 druckluftbetriebene Pneumatik-Zylinder betätigt. Stahlfelgen werden von innen und Leichtmetallfelgen von außen gespannt. Bei Niederquerschnitt- Run oder Spezialrädern ist die Verwendung von Hilfsarmen mit Montagekette empfehlenswert. Empfohlene Temperaturen für die Reifenmontage: min. 15°C bis max. 50°C. Kennzeichnungen auf Reifen und Felge gehören übereinander.
